分布式光纖測溫系統（DTS）
型號：ZZ-DTS
1、系統概述
分布式光纖測溫系統（線型分布式光纖感溫火災探測器）DTS是一款連續分布式光纖溫度傳感系統（Distributed Temperature Sensing System，DTS），它采用先進的OTDR技術和Raman散射光對溫度敏感的特性，探測出沿著光纖不同位置的溫度變化，實現真正分布式的測量。線型光纖差定溫火災探測器除了及時預警火災隱患外，還能精確定位火災發生位置。作為一種成熟的分布式測溫手段，線型光纖差定溫火災探測器具有測量距離遠、測量精度高、響應速度快、抗電磁干擾、適于易燃易爆等危險場所等優點，可廣泛應用于高壓電纜在線監測、電力載流量分析、交通隧道火情監測、油氣儲罐火情監測、輸煤皮帶火情監測、大壩滲漏監測等領域。

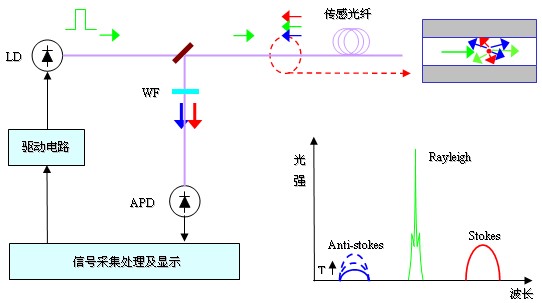

2、產品介紹DTS的溫度測量基于自發拉曼Raman散射效應。大功率窄脈寬激光脈沖LD入射到傳感光纖后，激光與光纖分子相互作用，產生極其微弱的背向散射光，散射光有三個波長，分別是Rayleigh（瑞利）、anti-stokes（反斯托克斯）和stokes（斯托克斯）光；其中anti-stokes溫度敏感，為信號光；stokes溫度不敏感，為參考光。從傳感光纖背向散射的信號光經再次經過分光模塊WF，隔離Rayleigh散射光，透過溫度敏感的anti-stokes信號光和溫度不敏感的stokes參考光，并且由同一探測器（APD）接收，根據兩者的光強比值可計算出溫度。而位置的確定是基于光時域反射OTDR技術，利用高速數據采集測量散射信號的回波時間即可確定散射信號所對應的光纖位置。
3、主機技術指標
主機技術性能（ZZ-DTS） | |
光纖類型 | 多模光纖62.5/125&50/125，單模光纖9/125可定制 |
產品架構 | 設備采用嵌入式FPGA+ARM設計，不依賴于操作系統，可適配任何操作系統。所有機器內電路三防處理，防潮、防漏電、防塵、防腐蝕、防老化、耐電暈等 *主機內部可集成Windows工控機本地顯示（選配） |
測量距離 | 10km（標配），可選15km、20km規格 |
數據采樣率 | 200Mbps，可選250Mbps |
空間分辨率 | 0.5-3m(采樣率0.4米或者0.5米) |
定位精度 | ±0.5m-±1m |
定位分辨率 | ±0.5m或者±0.4m |
測量時間 | ≤0.5s/km，典型值3S/通道（10km以內） |
溫度測量范圍 | -40℃-700℃（取決于光纜） |
溫度測量精度 | ±0.5℃@3km,±1℃@6km, ±1.5℃@10km |
溫度分辨率 | 0.01℃ |
測量通道 | ≤16 |
光纖接頭 | FC/APC |
工作電源 | 9-36V直流寬電壓，平均功耗≤8W，標配電源：24VDC |
操作溫度 | -10℃-60℃ |
存儲溫度 | -20℃-70℃ |
對外顯示 | (選配)4.3寸液晶屏，對外展示溫度曲線、測溫光纜施工質量、網絡配置、設備自檢、設備信息展示、報警記錄、報警閾值設置、設備消音等功能單元 |
通信接口 | 1路RJ45以太網,支持TCP協議； 1路RS232（輔助數據通信、可外接串口轉網口模塊模塊與主通信口形成獨立雙網口，支持TCP協議,ModbusRTU協議）； 2路RS485（支持ModbusRTU協議模塊、64路繼電器擴展、對接火災報警器及其它協議模塊）； 8路繼電器（設備自帶，可對接故障報警與溫度火災報警）； |
尺寸（長寬高） | 482.6mm×458.4mm×89mm |
重量 | 8KG |
4、感溫光纜

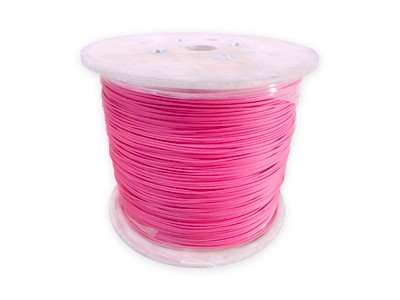

項目 | 感溫光纜主要技術指標 |
光纜結構 | 單芯多模光纖裝于鎧裝螺旋管內 |
光纖類型 | 62.5/125/250μm |
接頭類型 | FC/APC |
彎曲半徑 | 大于60mm |
拉力 | 安裝過程中：最大200N 使用過程中：最大125N |
溫度范圍 | -40~120℃ |
工作壽命 | 30年 |
