測量精度高、響應速度快、本安防爆抗電磁干擾
光纖光柵表面式應變計
型號：ZZ-FBG-SE3000
1.概述
南京準智ZZ-FBG-SE3000型光纖光柵表面式應變計主要用于測量金屬結構、樁、橋梁、建筑物等的應變，A型與B型的區別在于：A型除具有測應變光柵外內置參考光柵，可進行一對一溫度補償;B型僅有一支測應變光柵，溫度補償需要外置溫度計，如果多支傳感器置于同一溫度環境下，可以采用共用溫度補償?shù)姆绞絹?lái)節省通道、節省成本。
本公司同時提供一種高抗拉強度的光柵可替代普通的光柵：
利用飛秒激光脈沖誘導光纖纖芯產生折射率變化刻寫光纖光柵的技術方案主要有兩種：一是逐點刻寫法，利用聚焦的飛秒激光束沿光纖逐點曝光，使纖芯的折射率形成周期性分布而制成光纖光柵;二是相位掩模法，其原理與傳統的相位掩模法類似，只是曝光光源改進飛秒脈沖激光。新型飛秒激光逐點直寫技術高效靈活制造高端FBG——fsFBG。其優勢在于：在用戶指定或者提供的光纖上直寫FBG;飛秒激光的非線性光學效應產生極端穩定的不可擦除的光柵作為傳感器件;至1000攝氏度的極端穩定性;透過涂覆層直寫,保留光纖更好的機械強度，保留特殊涂覆層的優異性能，遠高于常規剝離——再涂覆法光纖光柵的機械強度;抗輻射，抗潮濕，抗氫暗化，抗電磁干擾。
聚酰亞胺是一類新型的耐高溫材料，具有極高的耐熱性、優異的化學穩定性、良好的電絕緣性和高機械強度等性能，是迄今工業上實際應用的一種耐熱等級最高的聚合物材料，廣泛應用于宇航、電工和微電子工業中。為了保證在低熔點玻璃270℃焊接溫度下涂覆層不會被燒壞，本發明選用了聚酰亞胺涂覆層的光纖。
低熔點玻璃是一種低溫封接玻璃焊料，封裝工藝中可直接將金屬管套與光纖密封，無需將光纖表面金屬化，浸潤性良好，能夠達到氣密封裝;化學穩定較好，熔封過程中不產生氣體，熔封后無殘留物;氣密封接溫度比較低，封接溫度范圍為270℃~380℃，易于操作;適用性強，相對傳統封裝，使用該產品封裝后的元件壽命長。較常規環氧樹脂膠的封裝工藝，光纖光柵依靠低熔點玻璃焊接，接觸點穩定性好，消除了蠕變?cè)斐傻牟ㄩL(zhǎng)零點的漂移。
采用聚酰亞胺涂覆層的光纖光柵，結合低熔點玻璃焊接技術將光柵兩端直接焊接在金屬?gòu)椥泽w上，再將彈性體放置于基座上并用保護管加以保護。

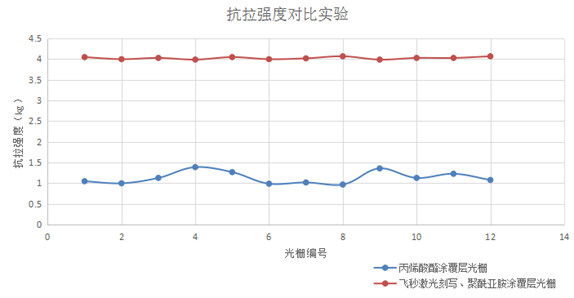

普通丙烯酸酯涂覆層光纖光柵與飛秒激光直寫聚酰亞胺光纖光柵封裝所得光纖光柵結構力學傳感器的抗拉強度對比如圖
ZZ-FBG-SE3000型核心結構采用高彈性金屬結構，把兩根串聯的光纖光柵封裝在結構內，一根用于應變測量，一根用于溫度補償。測量時傳感器收到拉伸、壓縮變形，同時帶動內部應變光柵拉伸、壓縮，從而引起反射波長的改變，通過后臺的解調儀探測到反射波長變化量達到測量目的。
本傳感器適用于各種環境表面的應變監測，安裝時需要將安裝底座固定在待測結構上，安裝方式根據待測結構材料或現場允許環境可選，表面焊接或者打膨脹螺絲。
2、性能參數
項目 | 單位 | 參考值 |
標準量程 | με | 飛秒光柵傳感器：-2500～+2500 普通光柵傳感器：-1500～+1500 |
精度 | με | 0.5%F·S |
分辨率 | με | 1με （飛秒光柵傳感器：0.02%FS 普通光柵傳感器：0.033%FS） |
傳感器標距 | mm | 150（可定制） |
光柵中心波長 | nm | 1525~1565 |
工作溫度范圍 | ℃ | －30℃～＋80℃ |
單通道傳感器數量 | 支 | 5 |
傳感器引出線及接頭 | FC/APC,雙端為長度1m,直徑3mm/6mm鎧裝光纜 | |
傳感頭之間連接方式 | 串聯/法蘭盤連接/光纜熔接 | |
過載能力 | 1.15倍 | |
溫度補償方式 | 參考光柵：A型內置溫補，B型外置溫補 | |
安裝方式 | 焊接、螺栓固定、粘貼 |
